H型钢重量计算方式

字体大小:

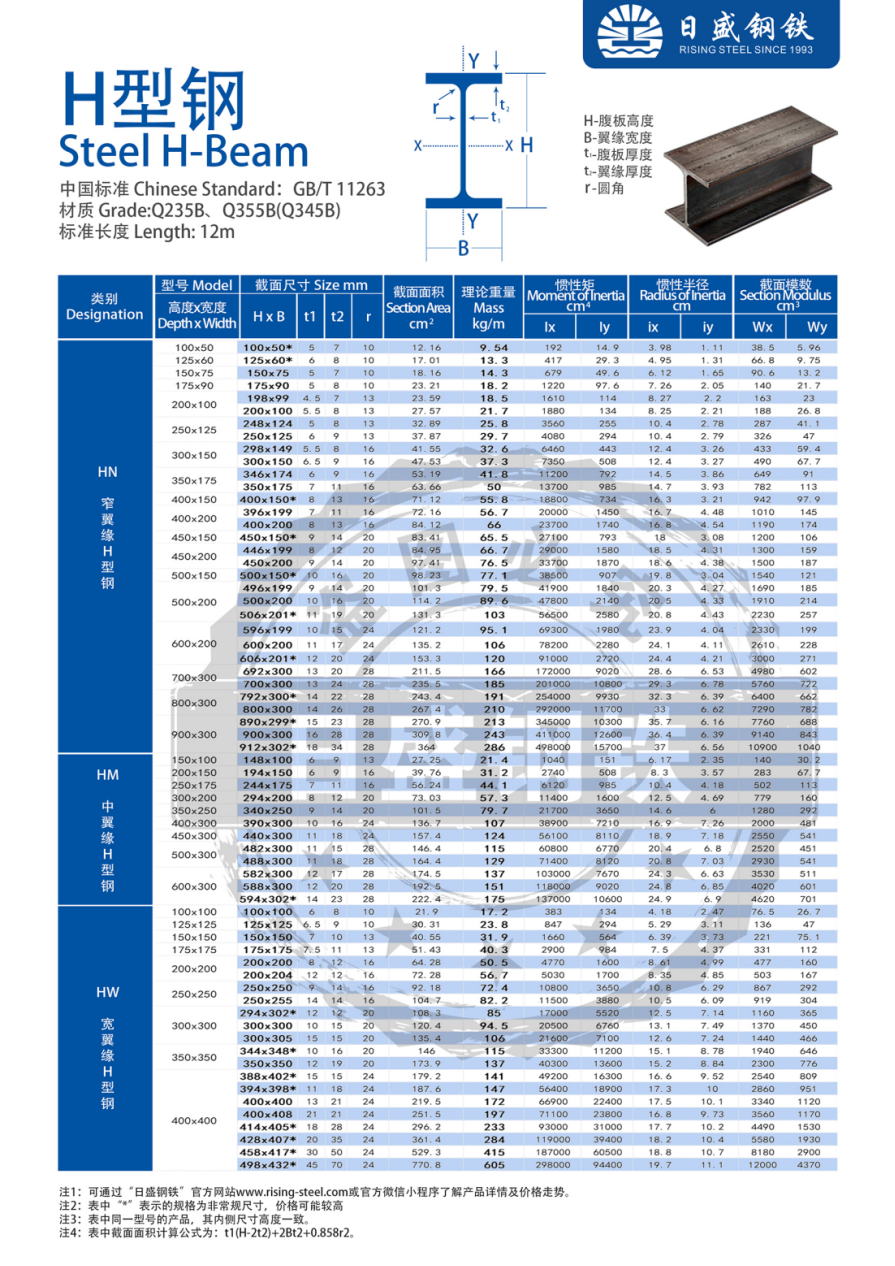

H型钢截面面积计算公式为A = t1(H-2t2)+2B·t2+0.858r2H型钢重量计算公式 = 截面面积钢材密度(7.85g/cm3)。其中, H-腹板高度、B-翼缘宽度、t1-腹板厚度、t2-翼缘厚度、r-圆角。下图为H型钢理论重量表,对应附上H型钢截面形状,在计算H型钢的截面面积或理论重量时,焊缝(0.858r)往往容易被忽略,而导致计算不够精确。

例:H型钢200 x 100

其截面H = 200 mm B = 100 mm t1= 5.5 mm  t2= 8 mm  r = 13 mm

代入H型钢重量计算公式

截面面积A = t1 (H-2 t2)+2B·t2+0.858r2

= 5.5x(200-2x8)+2x100x8+0.858x132

= 2757.002 mm2

= 27.57 cm2

理论重量W = 27.57 x 0.785

   =21.64 kg/m

H型钢规格表中归纳了钢厂常规生产规格及现货规格,其中带*号的H型钢规格及H型钢型号为非常规规格,价格可能相对较高。



那么,一条H型钢的重量如何计算?

以窄翼H型钢250 x 125为例,其理论重量为29.7 kg/m





一支250x125常规标准长度为12米,由此推出每支重量W =29.7kg/m·12m=356.4kg

扩展资料:

H型钢分类介绍

H型钢分为热轧H型钢 和焊接H型钢两种,热轧H型钢又分为宽翼缘H型钢(HW) 中翼缘H型钢(HM)和窄翼缘H型钢(HN)三种。

宽翼缘H型钢HW H型钢高度和翼缘宽度基本相等;主要用于钢筋砼框架结构柱中钢芯柱,也称劲性钢柱;在钢结构中主要用于柱

中翼缘H型钢HM H型钢高度和翼缘宽度比例大致为1.33~~1.75 主要在钢结构中:用做钢框架柱在承受动力荷载的框架结构中用做框架梁;例如:设备平台

窄翼缘H型钢HN H型钢高度和翼缘宽度比例大于等于2,主要用于梁;工字钢的用途相当于HN型钢;

H型钢的主要材质有Q235BSM490SS400Q345 Q345B
